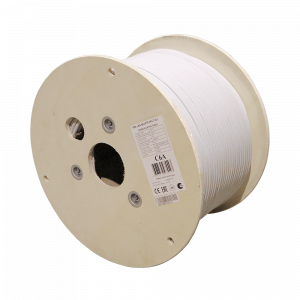

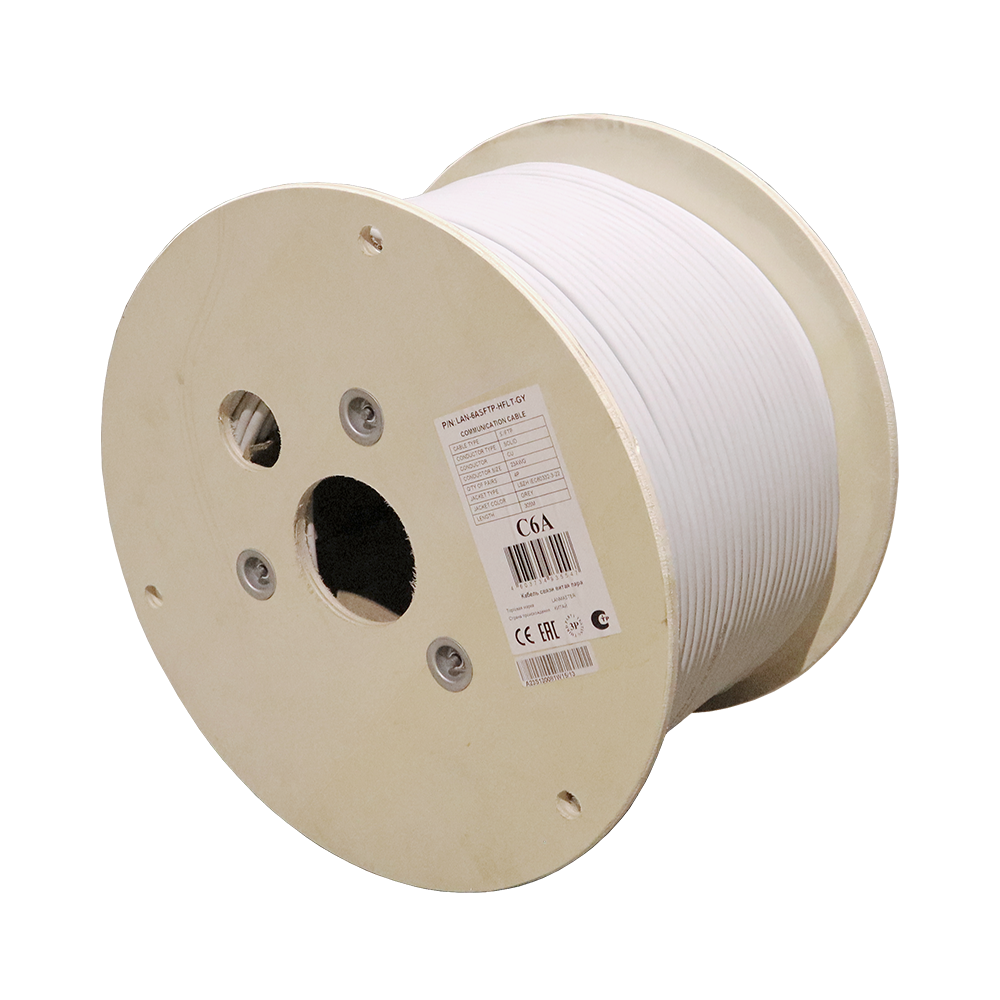

Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м

LAN-6ASFTP-HFLT-xx

Description Compatible Products (4)

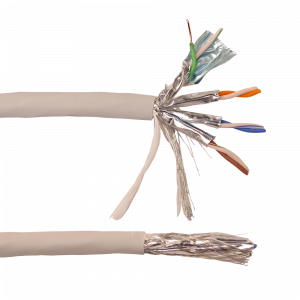

Кабель состоит из 4-х пар одножильных медных проводников.

Диаметр проводника 23AWG. Каждый проводник заключен в изоляцию из полиэтилена (HDPE).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

В конструкцию кабеля входит 4 витых пары в индивидуальных фольгированных экранах. Общий экран из оплетки медными лужеными проволоками обеспечивает надежную защиту проводников кабеля от электромагнитных помех. Оболочка кабеля –LSZH (малодымящая, не содержащая галогенов). На оболочке кабеля нанесены последовательные метровые метки длины.

Характеристики кабеля:

Характеристика	Значение
Тип проводника	Solid (сплошной)
Диаметр проводника	23 AWG
Тип изоляции	HDPE (полиэтилен низкого давления)
Тип оболочки	LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)
Цвет оболочки	Поставляется в нескольких вариантах цветов внешней оболочки
Тип экрана FTP	Алюминиевая фольга
Диаметр кабеля	7,4 мм
Рабочая температура	от -20^oС до +60^oС
Волновое сопротивление	100 ± 15 Ом
Максимальное рассогласование сопротивления пары постоянному току (DC Resistance Unbalance of a pair)	5%
Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground)	330 пФ/100м
Номинальная скорость распространения сигнала (Nomal velocity propagation)	67%
Сертификация лабораториями	3P
Количество метров в катушке	305 м
Цветовая кодировка	Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый".

Передаточные характеристики кабеля:

Frequency(MHz)	IL MAX.(dB/100m)	NEXT MIN.(dB)	ACR MIN.(dB)	PS.NEXT MIN.(dB)	PS.ACR MIN.(dB)	ACRF MIN.(dB)/100m)	PS. ACRF MIN.(dB/100m)	R.L. MIN.(dB)
1	2.1	75.3	73.2	73.3	71.2	68.0	65.0	20.0
4	3.8	66.3	62.5	64.3	60.5	56.0	53.0	23.0
8	5.3	60.8	55.5	59.8	54.5	49.9	46.9	24.5
10	5.9	60.3	54.4	58.3	52.4	48.0	45.0	25.0
16	7.5	57.2	49.7	55.2	47.7	43.9	40.9	25.0
20	8.4	55.8	47.4	53.8	45.4	42.0	39.0	25.0
25	9.4	54.3	44.9	52.3	42.9	40.0	37.0	24.3
31.25	10.5	52.9	42.4	50.9	40.4	38.1	35.1	23.6
62.5	15.0	48.4	33.4	46.4	31.4	32.1	29.1	21.5
100	19.1	45.3	26.2	43.3	24.2	28.0	25.0	20.1
155	24.1	42.4	18.3	40.4	16.3	24.2	21.2	18.8
200	27.6	40.8	13.2	38.8	11.2	22.0	19.0	18.0
250	31.1	39.3	8.2	37.3	6.2	20.0	17.0	17.3
300	34.3	38.1	3.8	36.3	2.0	18.5	15.5	16.8
400	40.1	36.3	NA	34.3	NA	16.0	13.0	15.9
500	45.3	34.8	NA	32.8	NA	14.0	11.0	15.5
